20m Single-Feed Linear CC RGBW LED Strip (#4905)
20m Single End · 40m Dual End · On-Board Linear CC ICs · 3oz Copper · Soft True Colour
- Linear CC IC on Board
- Single-Feed 20m (65.6ft)
- 3oz Heavy Copper
- Neon Ready
Model: 4905
Visão Geral
Fita de LED RGBW ultralonga 5050 | 12mm | 24V | 60LEDs | 100mm/corte | #4905 faz parte da série de Fitas SMD RGBW da DENO, desenvolvida com base em Fitas de LED RGBW. Especificações principais: 5050, 60, 24V, PCB de 12, FPCB com cobre de 3oz, cortável a cada 6LEDs/100mm. Cada rolo é produzido na linha roll-to-roll da DENO com FPCB de cobre com pureza de 99.9% e é fornecido em conformidade com CE, UL e RoHS para projetos arquitetônicos, de varejo e de hotelaria. Configurações OEM e ODM de comprimento, temperatura de cor e impermeabilização estão disponíveis sob consulta.
Descrição
Fita de LED 5050 RGBW de corrente constante linear desenvolvida para longos trechos arquitetônicos: um ponto de alimentação atende 20 m a 9.6 W/m (40 m com alimentação em ambas as extremidades), ou 13 m a 14.4 W/m, mantendo o mesmo branco e as mesmas cores na extremidade distante e no ponto de alimentação. Elimina os problemas comuns de trechos longos: amarelamento ou baixa luminosidade nas extremidades distantes, um cabo de alimentação a cada 5 m e emendas intermediárias propensas a infiltrações em neon ou tubos externos. Chips premium selecionados proporcionam vermelho, verde e azul puros e fiéis, além de um branco dedicado suave de 3000K, em vez das cores agressivas de muitos chips sem marca. PCB de 12 mm com cobre de 3oz, 60 LEDs/m, corte a cada 100 mm, IP20 a IP68. A DENO pode ajustar a Temperatura de Cor (CCT) do branco e a proteção para fornecimento a projetos.
Long-run RGBW strip: 20 m from one feed with no far-end colour shift.
Especificações
| CCT (K) | 3000K |
|---|---|
| CRI | Ra≥80 |
| POWER (W/M) | 9.6 W/m |
| LED QTY | 60 |
| PART NO | DL-F50A30V24-4905-* |
| SMD TYPE | 5050 |
| CUTTABLE UNIT | 6LEDs/100mm |
| DIMMABLE | Yes |
| IP RATING | IP20/IP65/IP67/IP68 |
| LED PITCH | 16.66mm |
| LIFESPAN | 50000 |
| PCB WIDTH | 12 |
| WARRANTY | 5 Years (IP20 indoor) / 3 Years (IP65 / IP67 / IP68 waterproof) |
| RUN LENGTH | 20m |
| COPPER FOIL | 3oz |
| POWER RANGE | 4.8~19.2W |
| CIRCUIT TYPE | C.C. |
| INPUT VOLTAGE | 24V |
| LUMINOUS FLUX | 65–620 lm/m |
| OPERATING TEMPERATURE | -25~40°C;Tc：75°C（max） |
Why this strip solders and fits differently
Linear constant current on every 100mm unit
No yellow or dim far end
Each 6-LED unit carries its own linear constant-current ICs, so LED current stays fixed as voltage falls along the run. White and colour at the far end match the feed end.
20m at 9.6W/m, 13m at 14.4W/m
Double it by feeding both ends
Standard 9.6W/m runs 20m (65.6ft) from one end and 40m from both ends. The 14.4W/m option runs 13m from one end. Fewer feed cables, junction points and drivers on site.
Soft, true colour from selected chips
Not the harsh colour of unbranded chips
Selected premium 5050 chips give clean red, green and blue plus a soft dedicated 3000K white channel, suited to hotel, retail and architectural projects worldwide. 12mm FPCB, 3oz copper, IP20 / IP65 / IP67 / IP68.

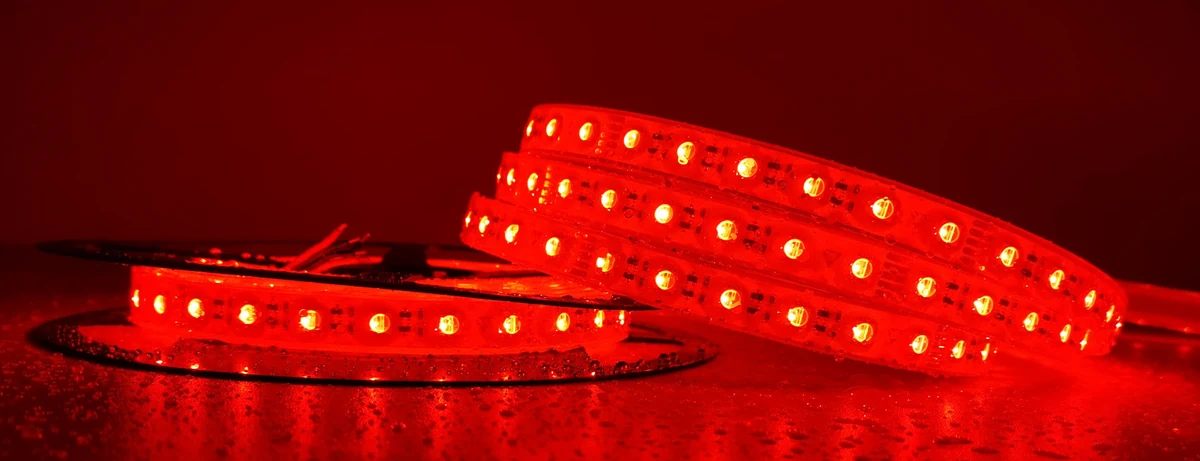

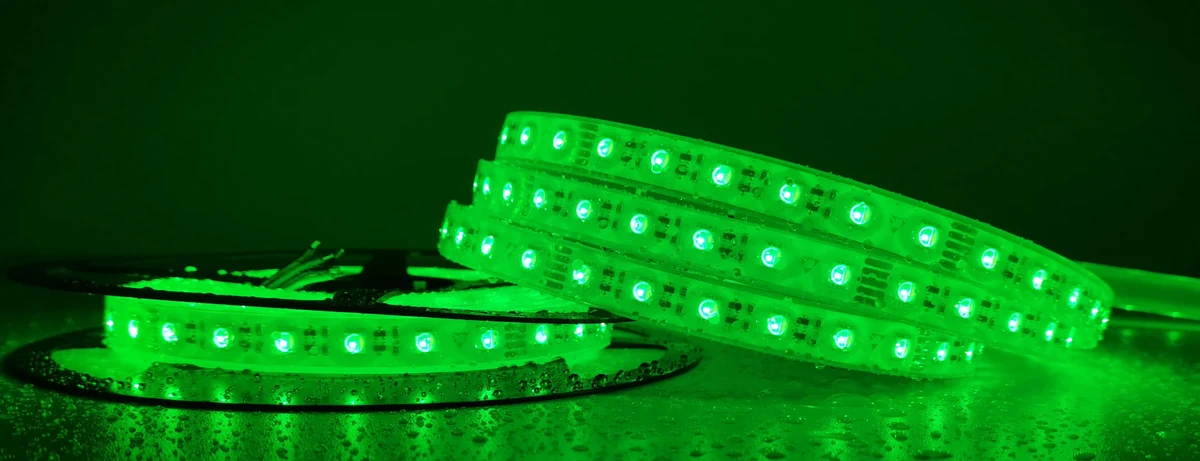

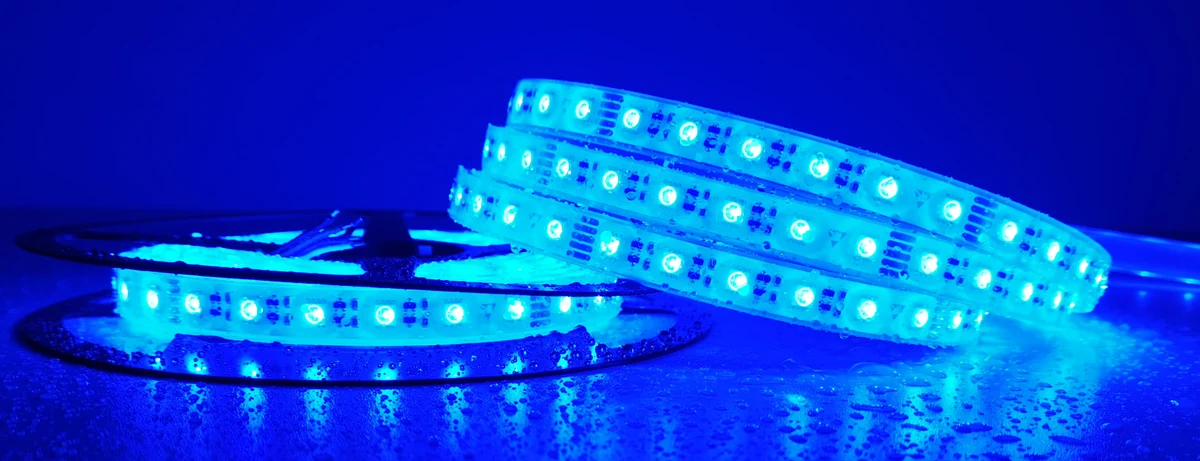

Fotos da Fábrica · Versão à Prova d'Água
Um rolo à prova d'água, todos os canais acesos

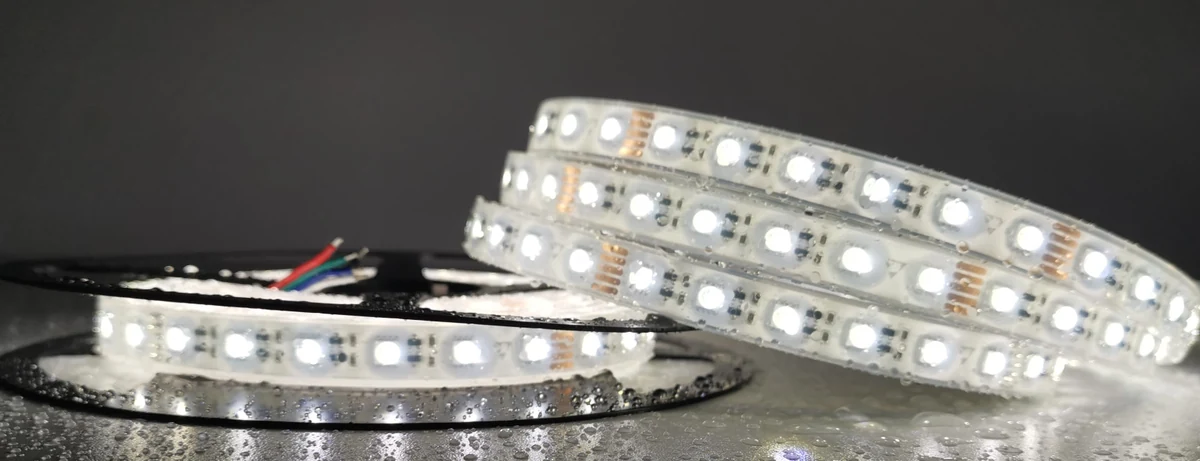

Branco (3000K): 2.4 W/m · 235 lm/m. Fotometria por canal a partir de dados de teste da DENO: IP20, amostra de 1 m. Todos os quatro canais juntos: 9.6 W/m, 620 lm/m.
Visão Geral
Visão geral da fita RGBW de 20 m com alimentação única
- Lance com alimentação única
- 20 m (65.6 ft) at 9.6 W/m · 13 m at 14.4 W/m
- Alimentação de ambas as extremidades
- 40 m (131.2 ft) at 9.6 W/m · 26 m at 14.4 W/m
- Alimentação
- 24V DC · CI de corrente constante linear em cada unidade de 100 mm
- FPCB
- 12 mm de largura · cobre de 3oz · 60 LEDs/m
- Unidade de corte
- A cada 6 LEDs (100 mm)
- Canais de cor
- Vermelho · Verde · Azul + branco 3000K dedicado
- Garantia
- 5 anos para uso interno (IP20) · 3 anos para à prova d'água
Descrição
Quatro problemas em obras que o #4905 elimina
Extremidade distante fica amarelada ou fraca
CIs de corrente constante (CC) lineares em cada unidade de 100 mm mantêm a corrente do LED estável, para que o branco e a cor permaneçam os mesmos do primeiro ao último metro.
Um cabo de alimentação a cada 5 m
Uma alimentação cobre 20 m a 9.6 W/m (40 m com alimentação de ambas as extremidades) — menos cabos, pontos de junção, drivers e horas de trabalho.
Vazamentos em emendas no meio do lance em áreas externas
Um lance contínuo de 20 m à prova d'água significa que não há pontos de corte e re-selagem dentro de neon ou tubo — o local usual de infiltração de água.
Cor RGB artificial e estridente
Chips premium selecionados fornecem vermelho, verde e azul puros e fiéis, além de um branco dedicado suave — cores que se destacam em hotéis, varejo e fachadas.
Por que investimos no chip
Muitos chips RGB 5050 sem marca produzem cores que parecem duras e saturadas — um vermelho berrante, um verde de letreiro neon, um azul frio e artificial. A DENO fabrica o #4905 (e seu similar RGB #3665) com chips premium selecionados, para que o vermelho, o verde e o azul pareçam puros e fiéis, e o canal separado de branco 3000K forneça um branco suave e confortável em vez de um misto cinza-azulado. O resultado é uma cor que se adequa a projetos de hotéis, varejo, hotelaria e arquitetura em qualquer mercado.
Comprimento do Lance
O alcance de uma única alimentação
| Opção de potência | Alimentação em uma extremidade | Alimentação em ambas as extremidades |
|---|---|---|
| 9.6 W/m (padrão) | 20 m (65.6 ft) | 40 m (131.2 ft) |
| 14.4 W/m (alto fluxo) | 13 m (42.7 ft) | 26 m (85.3 ft) |
24V, 60 LEDs/m, cobre de 3oz, corte a cada 6 LEDs (100 mm). Alimentação em ambas as extremidades significa que cada ponta alimenta metade do lance.
Aplicações
- Cove, wall-wash & perimeter lighting — Coves, recesses, wall-wash details and ceiling perimeters where a continuous, uniform line of light is required.
- Showroom & hospitality display lighting — Shelving, display cases, reception desks and signage backlighting in shops, showrooms and hospitality spaces.
- Kitchen & wardrobe under-cabinet lighting — Kitchen, wardrobe and furniture task lighting where the strip stays hidden and only the light is seen.

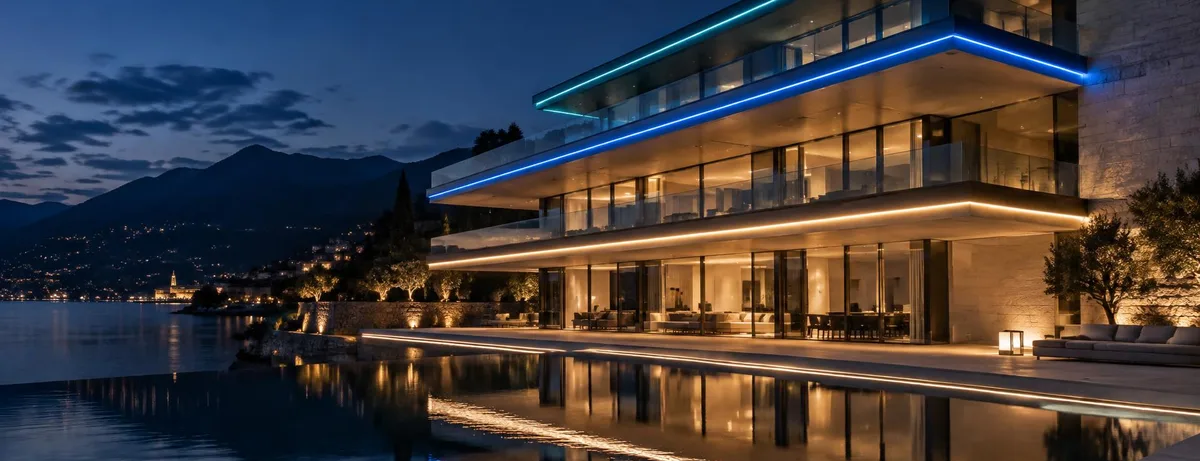

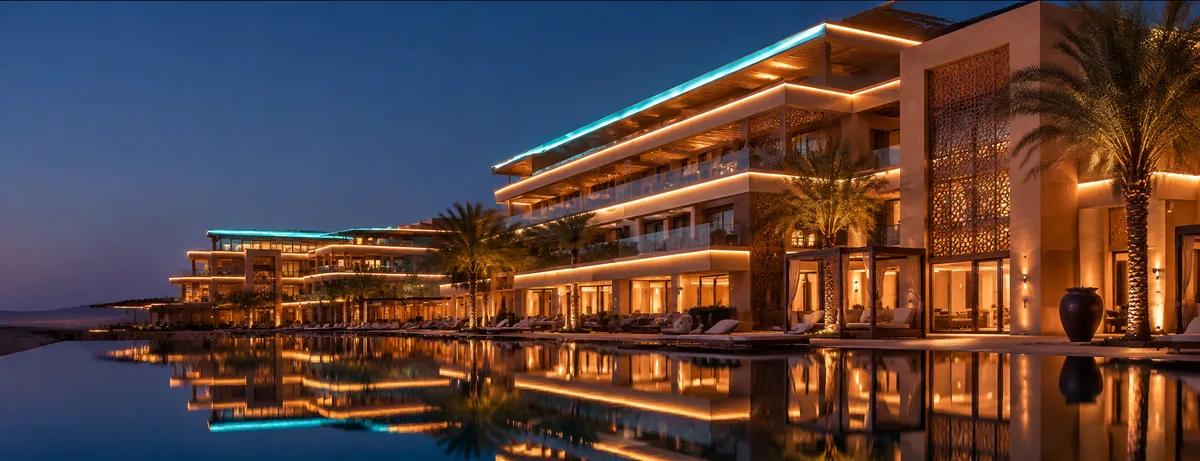

- Entertainment & media-facade colour scenes — Entertainment venues, media facades, gaming rooms and branded retail installs driven by DMX/SPI or standard RGB controllers.
Acessórios recomendados e peças compatíveis
- DL-1201 — 25x14.5mm Wide Surface Mount LED Channel — Aluminum Profile for 12mm Strip: Accepts LED strips up to 12mm wide.
- DL-1202 — 17.3x14.5mm Surface Mount LED Channel — Deep Aluminum Profile for 12mm Strip: Accepts LED strips up to 12mm wide.
- DL-1204 — 25x7mm Wide Slim Surface Mount LED Channel — Dotless Aluminum Profile for 240 LEDs/m: Accepts LED strips up to 12mm wide.
- DN-PSU-100 — 24V 100W Class-2 LED Driver · High Efficiency: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-150 — 24V 150W Class-2 LED Driver · Premium: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-60 — 24V 60W Class-2 LED Driver · Constant Voltage: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- V4 — 12-48VDC 4-Channel * 5A RF+Push Dimming RGBW Controller | V4: Matched by input voltage range and colour channels.
Solicite um orçamento para #4905
A DENO LED é uma fabricante de fitas de LED com sede em Shenzhen e base de produção própria em Foshan. Envie-nos o comprimento do trecho, tensão, CCT/IRC e grau de proteção IP que você precisa e nossa equipe de engenharia responderá com uma ficha técnica, diagrama de fiação e preço — OEM/ODM e projetos totalmente personalizados incluídos.
- Garantia
- 5 anos
- Prazo de entrega
- Placas padrão: amostras a partir de 1 dia útil · personalizadas: 3–5 dias úteis · nova FPCB: 1–3 semanas · produção 1–2 semanas após aprovação da amostra
- Conformidade
- CE · ETL · UL · RoHS
- Fio de ligação
- Ouro puro 99,99%
- Folha de cobre
- FPCB de cobre puro 99,9%
- Serviços
- CCT, IRC, largura de PCB, unidade de corte e embalagem personalizadas — amostras e produção em massa de uma única fábrica.
High-Power LED Strip: Heat Dissipation & Aluminum Channel Guide
At up to 19.2W/m, 4905 is a high-power SMD LED strip. Above roughly 14.4W/m the tape can no longer shed its own heat through the FPC alone — an aluminum channel is part of the luminaire, not an accessory.
Why high-wattage strips need a heat sink
- Aluminum conducts heat roughly 30× faster than the plastics, MDF or gypsum a strip is usually stuck to, so a bare high-power run traps heat under the tape.
- LED lifetime (LM-80 / TM-21) is driven by solder-point temperature Tc. Keeping Tc inside the datasheet limit — DENO strips are rated Tc ≤ 75°C — is what preserves the rated L70 lifetime and colour stability.
- Never run 14.4W/m or more coiled on the reel, inside a sealed plastic diffuser, or directly on wood, wallpaper or foam.
Sizing rule: FPC width vs channel inner width
- Channel inner width ≥ FPC width + 2mm. This strip is 12mm wide, so it needs at least 14mm of inner width.
- The 2mm clearance absorbs extrusion tolerance and lets the tape be seated or replaced without scraping the side walls or the wiring.
- A frosted or opal PC cover then diffuses the higher lumen output into an even, dot-free line instead of visible hot spots.
Aluminum channels that fit this strip
- Perfil de Alumínio Fino de Sobrepor · PCB de 12mm · fits ≤12mm strip
- Canal Fino para LED de Sobrepor de 17.5x7mm · fits ≤12mm strip
- Canaleta de LED Larga e Fina de Sobrepor 25x7mm · fits ≤12mm strip
- Canal para LED de Sobrepor de 17.3x14.5mm · fits ≤12mm strip
- Canal magnético para LED de 18x18mm · fits ≤12mm strip
- Canaleta de LED larga de sobrepor 25x14.5mm · fits ≤12mm strip
Recommended LED Channels
Mount this LED strip in a DENO LED aluminum profile for heat dissipation, physical protection and diffused, dot-free output.
This strip is 12mm wide, so it needs a channel with at least 14mm inner width (12mm + 2mm clearance). Every profile below meets that.
Modelos relacionados nesta série
- Fita de LED 5050 RGB PU (#1495-PU)
- Fita de LED RGB Digital 5050. (#16029)
- Fita de LED 5050 RGBW (#2432)
- Fita de LED 5050 RGBW PU (#5326-PU)
- Fita de LED 5050 RGBW (#3097)
- Fita de LED 5050 RGBW (#7828)
- Fita de LED 5050 RGBWW (#11341)
- Fita de LED 5050 RGB (#1495)
See every model in SMD LED Strip Series or narrow to 5050. Compare wattage, lumen output and run length in the ProCalc parameter library, or request OEM/ODM pricing on the custom manufacturing page.
Perguntas Frequentes
Como uma fita RGBW pode operar por 20 m com alimentação em um único ponto sem alteração de cor?
Os CIs lineares de corrente constante em cada unidade de 100 mm mantêm a corrente dos LEDs estável, e a PCB com cobre de 3oz mantém as perdas baixas. Assim, a 9.6 W/m, a extremidade distante apresenta o mesmo branco e as mesmas cores que a extremidade alimentada ao longo de 20 m.
Quais são os comprimentos máximos de trecho da #4905?
9.6 W/m: 20 m com alimentação em uma extremidade, 40 m com alimentação nas duas extremidades. 14.4 W/m: 13 m com alimentação em uma extremidade, 26 m com alimentação nas duas extremidades.
Quantos pontos de alimentação a #4905 economiza em um projeto de 40 m?
Uma fita RGBW típica de tensão constante de 24V geralmente recebe alimentação adicional a cada 5 m aproximadamente. A #4905 cobre 40 m com alimentação apenas nas duas extremidades, reduzindo cabos, pontos de conexão e mão de obra.
A #4905 é adequada para tubos de neon ou tubos impermeáveis?
Sim. Um trecho contínuo de 20 m pode ser inserido em um tubo de neon ou transparente sem emendas intermediárias, eliminando o ponto mais comum de entrada de água. Estão disponíveis versões IP65, IP67 e IP68.
Por que as cores parecem mais suaves do que nas outras fitas RGBW?
A DENO utiliza chips premium selecionados. Muitos chips sem marca produzem vermelho, verde e azul agressivos e estridentes; a #4905 oferece cores puras e fiéis, além de um canal dedicado de branco suave de 3000K.
