20m Single-Feed Linear CC RGB LED Strip (#3665)
20m Single End · 40m Dual End · On-Board Linear CC ICs · 3oz Copper · 5050 RGB · 24V · 12mm
- Linear CC IC on Board
- 20m (65.6ft) Single Feed
- Neon & Tube Ready
Model: 3665
Visão Geral
DENO #3665 é uma Fita de LED RGB 5050 de 24V com ICs lineares de corrente constante em cada unidade de 100mm. A 11W/m, opera em trechos de 20m com alimentação em uma extremidade e 40m com alimentação em ambas as extremidades; a versão de 14.4W/m opera em 15m com alimentação em uma extremidade e 30m com alimentação em ambas. FPCB de 12mm, cobre de 3oz, 60 LEDs/m, com corte a cada 100mm, desenvolvida para trechos contínuos dentro de capas de silicone para neon ou tubos transparentes à prova d'água.
Descrição
CIs lineares de corrente constante em cada unidade de 100mm permitem que esta Fita de LED RGB 5050 de 24V opere por 20m com alimentação em uma extremidade a 11W/m (40m com alimentação nas duas extremidades), mantendo o mesmo brilho e a mesma cor na extremidade distante. A versão de alta potência de 14.4W/m permite trechos de 15m com alimentação em uma extremidade (30m com alimentação nas duas extremidades); também estão disponíveis opções de 7.2W e 10.8W/m. FPCB de 12mm com cobre de 3oz, 60 LEDs/m, com corte a cada 6 LEDs (100mm); cada seção cortada mantém sua própria regulação de corrente constante. Um único trecho contínuo pode ser inserido em tubo de silicone para neon ou em tubo transparente à prova d'água, sem emendas, reduzindo cabos de alimentação, pontos de conexão e unidades de Driver / Fonte de Alimentação em projetos arquiteturais de grande extensão. Compatível com controladores RGB padrão de 24V com ânodo comum e decodificadores DMX.
Rgb Led Strip Lights built for rgb smd strips projects.
Especificações
| LED QTY | 60 |
|---|---|
| PART NO | DL-F50A30V24-3665-* |
| SMD TYPE | 5050 |
| CUTTABLE UNIT | 6LEDs/100mm |
| DIMMABLE | Yes |
| IP RATING | IP20 |
| LED PITCH | 16.6mm |
| LIFESPAN | 50000 |
| PCB WIDTH | 12 |
| WARRANTY | 5 Years (IP20) / 3 Years (IP65/IP67/IP68) |
| RUN LENGTH | 20m |
| COPPER FOIL | 3oz |
| POWER RANGE | 3.6~14.4W |
| CIRCUIT TYPE | C.C. |
| INPUT VOLTAGE | 24V |
| OPERATING TEMPERATURE | -25~40°C;Tc：75°C（max） |
Why one feed can run 20 metres of RGB
Need a similar version? Need a different power level, pre-sleeved neon or tube, or custom lead wires and end caps for a long-run RGB project? Send your layout and our engineers will confirm feasibility.
Fotos de Fábrica

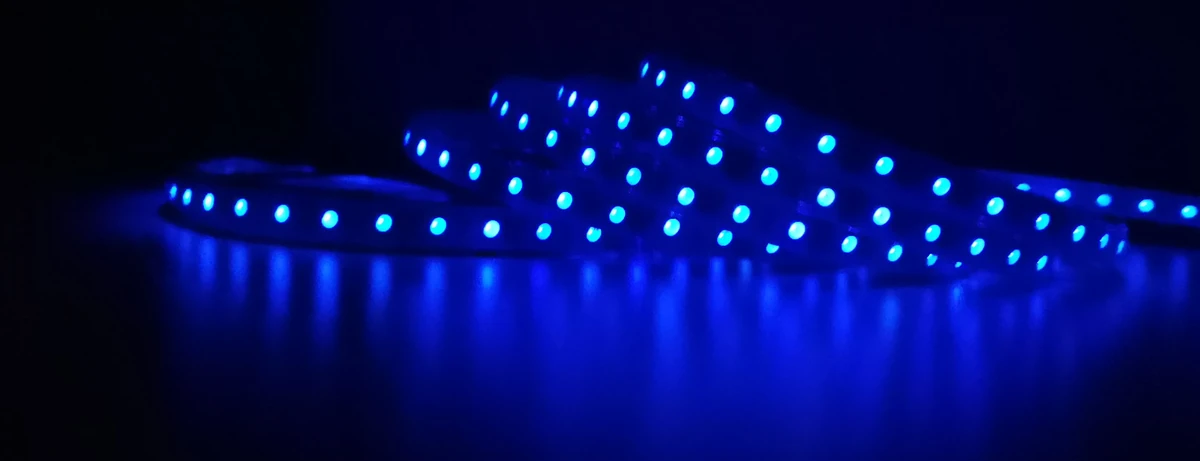

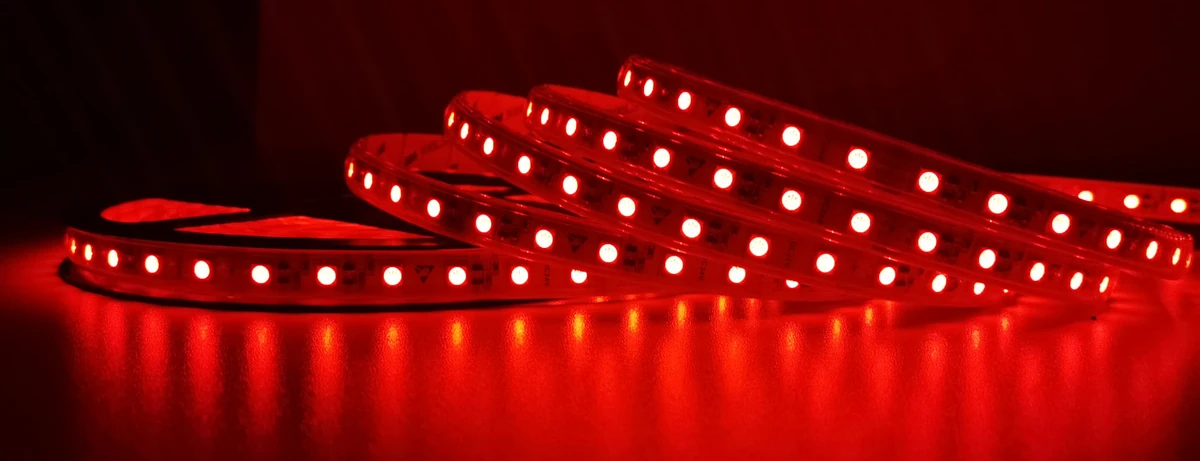

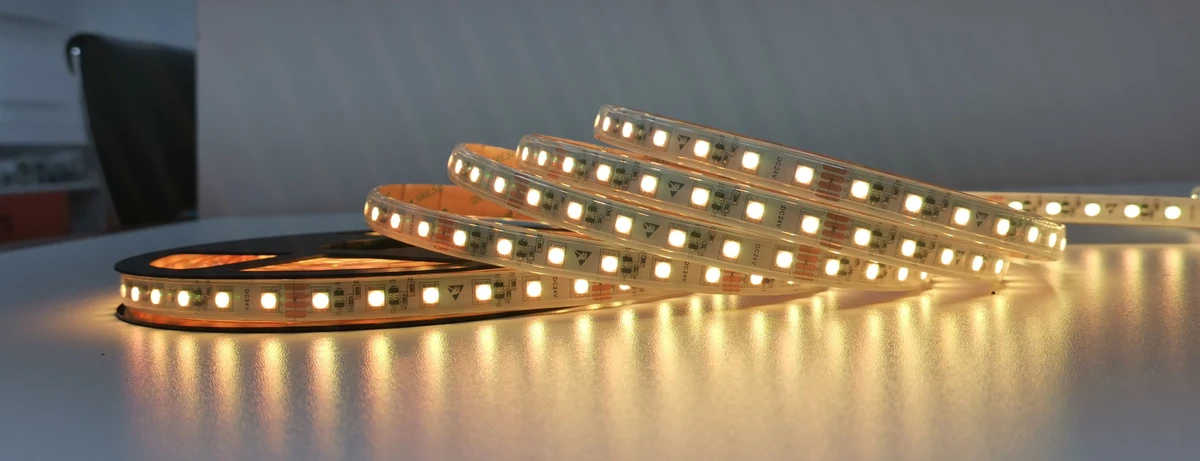

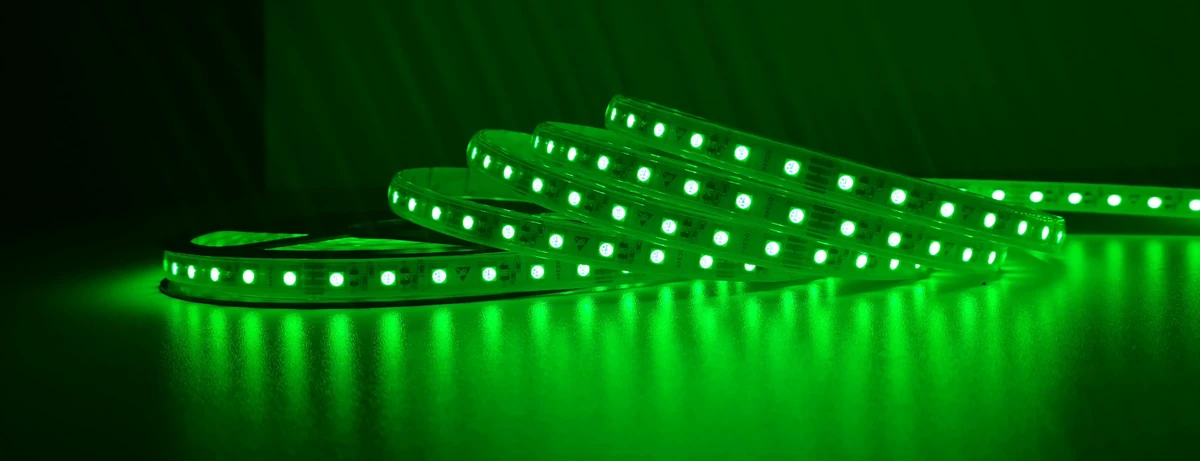

Um rolo, todos os canais acesos
Valores fotométricos da folha de dados DENO: IP20, amostra de 1 m, tolerância de ±10%.
Comprimento Contínuo
Qual o alcance de uma única alimentação
| Opção de potência | Alimentação unilateral | Alimentação bilateral |
|---|---|---|
| 11 W/m (padrão) | 20 m (65.6 ft) | 40 m (131.2 ft) |
| 14.4 W/m (alto fluxo) | 15 m (49.2 ft) | 30 m (98.4 ft) |
CIs (Circuitos Integrados) lineares de corrente constante a cada unidade de 100 mm mantêm a corrente do LED estável, de modo que a extremidade distante mantém o mesmo brilho e cor da extremidade alimentada. Dimensione o driver de 24V com base na potência nominal (11 W/m × comprimento, ex: 220 W para 20 m) mais sua margem de segurança usual; as correntes de entrada medidas na folha de dados (0,4 A em uma amostra de 1 m, 6,8 A em um rolo de 20 m) provêm de condições de teste separadas e são apenas valores de referência.
Referência para Seleção
Fita RGB 24V padrão vs. #3665
Fita RGB 24V de tensão constante típica
- Normalmente realimentada a cada 5 m
- Extremidade distante perde brilho e altera a cor em lances longos
- Cabos de alimentação, pontos de junção e drivers adicionais
- Emendas dentro do neon ou tubo a cada poucos metros
- Chips sem marca: cor dura, artificial
DENO #3665 RGB linear de corrente constante (CC)
- Uma única alimentação para 20 m em 11 W/m (15 m em 14.4 W/m)
- Mesmo brilho e cor do início ao fim
- Menos cabos de alimentação, pontos de conexão e fontes de alimentação
- Um único lance contínuo desliza para dentro do neon ou tubo transparente
- Chips premium selecionados: vermelho, verde e azul puros e verdadeiros
Seleção de Chips
Por que investimos no chip
Muitos chips RGB 5050 sem marca produzem uma cor que parece dura e excessivamente saturada — um vermelho berrante, um verde de letreiro neon, um azul frio e artificial. A DENO fabrica a #3665 (e sua irmã RGBW #4905) com chips premium selecionados, para que o vermelho, o verde e o azul pareçam puros e verdadeiros, e as cores misturadas permaneçam suaves e confortáveis. O resultado é uma cor que se adequa a projetos hoteleiros, de varejo, hospitalidade e arquitetônicos em qualquer mercado.
Aplicações
- Cove, wall-wash & perimeter lighting — Coves, recesses, wall-wash details and ceiling perimeters where a continuous, uniform line of light is required.
- Showroom & hospitality display lighting — Shelving, display cases, reception desks and signage backlighting in shops, showrooms and hospitality spaces.
- Kitchen & wardrobe under-cabinet lighting — Kitchen, wardrobe and furniture task lighting where the strip stays hidden and only the light is seen.

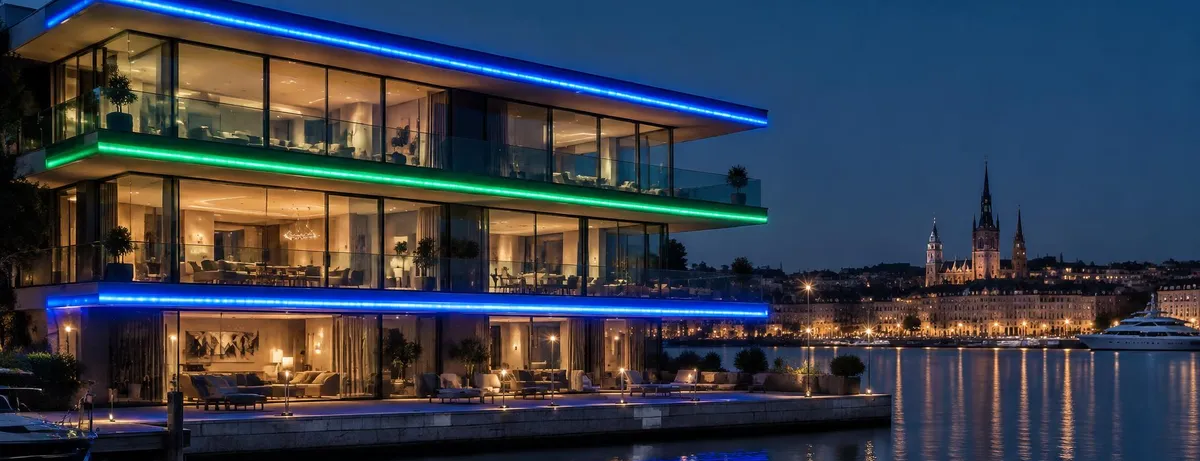

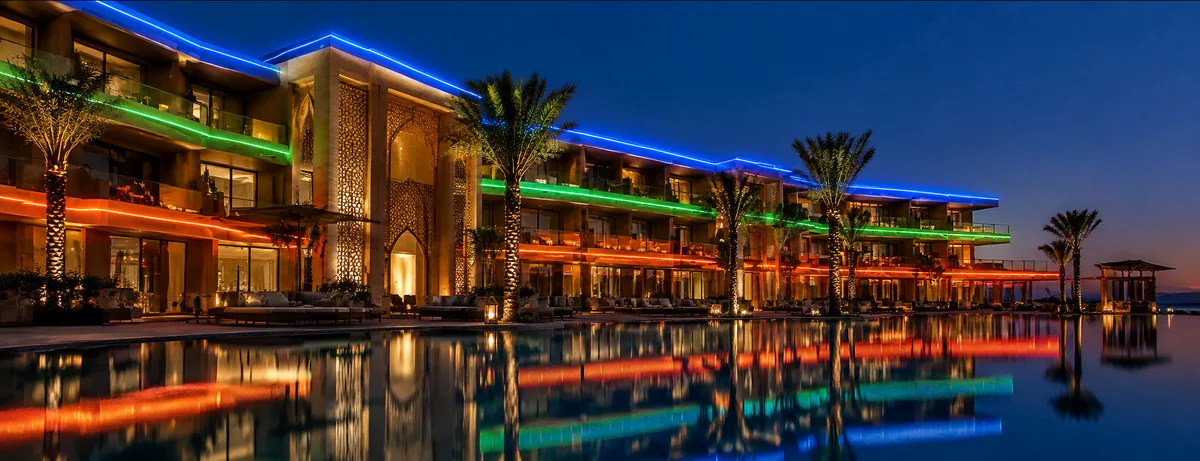

- Entertainment & media-facade colour scenes — Entertainment venues, media facades, gaming rooms and branded retail installs driven by DMX/SPI or standard RGB controllers.
Acessórios recomendados e peças compatíveis
- DL-1201 — 25x14.5mm Wide Surface Mount LED Channel — Aluminum Profile for 12mm Strip: Accepts LED strips up to 12mm wide.
- DL-1202 — 17.3x14.5mm Surface Mount LED Channel — Deep Aluminum Profile for 12mm Strip: Accepts LED strips up to 12mm wide.
- DL-1204 — 25x7mm Wide Slim Surface Mount LED Channel — Dotless Aluminum Profile for 240 LEDs/m: Accepts LED strips up to 12mm wide.
- DN-PSU-100 — 24V 100W Class-2 LED Driver · High Efficiency: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-150 — 24V 150W Class-2 LED Driver · Premium: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-60 — 24V 60W Class-2 LED Driver · Constant Voltage: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
Solicite um orçamento para #3665
A DENO LED é uma fabricante de fitas de LED com sede em Shenzhen e base de produção própria em Foshan. Envie-nos o comprimento do trecho, tensão, CCT/IRC e grau de proteção IP que você precisa e nossa equipe de engenharia responderá com uma ficha técnica, diagrama de fiação e preço — OEM/ODM e projetos totalmente personalizados incluídos.
- Garantia
- 5 anos
- Prazo de entrega
- Placas padrão: amostras a partir de 1 dia útil · personalizadas: 3–5 dias úteis · nova FPCB: 1–3 semanas · produção 1–2 semanas após aprovação da amostra
- Conformidade
- CE · ETL · UL · RoHS
- Fio de ligação
- Ouro puro 99,99%
- Folha de cobre
- FPCB de cobre puro 99,9%
- Serviços
- CCT, IRC, largura de PCB, unidade de corte e embalagem personalizadas — amostras e produção em massa de uma única fábrica.
High-Power LED Strip: Heat Dissipation & Aluminum Channel Guide
At up to 14.4W/m, 3665 is a high-power SMD LED strip. Above roughly 14.4W/m the tape can no longer shed its own heat through the FPC alone — an aluminum channel is part of the luminaire, not an accessory.
Why high-wattage strips need a heat sink
- Aluminum conducts heat roughly 30× faster than the plastics, MDF or gypsum a strip is usually stuck to, so a bare high-power run traps heat under the tape.
- LED lifetime (LM-80 / TM-21) is driven by solder-point temperature Tc. Keeping Tc inside the datasheet limit — DENO strips are rated Tc ≤ 75°C — is what preserves the rated L70 lifetime and colour stability.
- Never run 14.4W/m or more coiled on the reel, inside a sealed plastic diffuser, or directly on wood, wallpaper or foam.
Sizing rule: FPC width vs channel inner width
- Channel inner width ≥ FPC width + 2mm. This strip is 12mm wide, so it needs at least 14mm of inner width.
- The 2mm clearance absorbs extrusion tolerance and lets the tape be seated or replaced without scraping the side walls or the wiring.
- A frosted or opal PC cover then diffuses the higher lumen output into an even, dot-free line instead of visible hot spots.
Aluminum channels that fit this strip
- Perfil de Alumínio Fino de Sobrepor · PCB de 12mm · fits ≤12mm strip
- Canal Fino para LED de Sobrepor de 17.5x7mm · fits ≤12mm strip
- Canaleta de LED Larga e Fina de Sobrepor 25x7mm · fits ≤12mm strip
- Canal para LED de Sobrepor de 17.3x14.5mm · fits ≤12mm strip
- Canal magnético para LED de 18x18mm · fits ≤12mm strip
- Canaleta de LED larga de sobrepor 25x14.5mm · fits ≤12mm strip
Recommended LED Channels
Mount this LED strip in a DENO LED aluminum profile for heat dissipation, physical protection and diffused, dot-free output.
This strip is 12mm wide, so it needs a channel with at least 14mm inner width (12mm + 2mm clearance). Every profile below meets that.
Modelos relacionados nesta série
- Fita de LED 5050 RGB PU (#1495-PU)
- Fita de LED RGB Digital 5050. (#16029)
- Fita de LED 5050 RGBW (#2432)
- Fita de LED 5050 RGBW PU (#5326-PU)
- Fita de LED 5050 RGBW (#3097)
- Fita de LED 5050 RGBWW (#11341)
- Fita de LED 5050 RGBW (#7828)
- Fita de LED 5050 RGB (#1495)
See every model in SMD LED Strip Series or narrow to 5050. Compare wattage, lumen output and run length in the ProCalc parameter library, or request OEM/ODM pricing on the custom manufacturing page.
Perguntas Frequentes
Como a #3665 opera em 20m de RGB com alimentação em uma extremidade sem alterar a cor na extremidade distante?
Cada unidade de 100mm possui ICs lineares de corrente constante que mantêm a corrente dos LEDs estável à medida que a tensão do barramento cai ao longo da fita, e a FPCB com cobre de 3oz mantém essa queda baixa. Vermelho, verde e azul permanecem equilibrados da extremidade de alimentação até a extremidade distante.
Qual comprimento de trecho obtenho a 11W/m e a 14.4W/m?
Na versão padrão de 11W/m: 20m com alimentação em uma extremidade, 40m com alimentação em ambas as extremidades. Na opção de alta potência de 14.4W/m: 15m com alimentação em uma extremidade, 30m com alimentação em ambas as extremidades.
Por que uma fita RGB comum de 24V muda de cor em trechos longos?
Em uma fita de tensão constante, a tensão cai ao longo do cobre. Os LEDs verdes e azuis precisam de uma tensão direta maior que os vermelhos, por isso perdem intensidade primeiro, e a extremidade distante fica mais quente e mais escura. A regulação de corrente constante elimina essa dependência.
Qual Driver / Fonte de Alimentação devo dimensionar para um trecho de 20m?
Dimensione com base na potência nominal: 11W/m x 20m = 220W a 24V, mais sua margem de segurança usual. A ficha técnica também informa correntes de entrada medidas de 0.4A para uma amostra de 1m e 6.8A para um rolo completo de 20m; essas medições foram realizadas em condições de ensaio distintas e são apenas valores de referência, não uma base para dimensionar o Driver / Fonte de Alimentação. As condições completas de ensaio estão disponíveis mediante solicitação à DENO.
A #3665 é adequada para capas de silicone para neon ou tubos transparentes à prova d'água?
Sim. Como uma alimentação atende a um trecho longo, a fita pode ser inserida em uma capa em um único comprimento contínuo, sem emendas a cada poucos metros, reduzindo os pontos de conexão e os caminhos de infiltração. Estão disponíveis versões IP66, IP67 e IP68.
