2216 Continuous Exposed-Pad LED Strip (#11474)
Immersion Tin (ISn) Finish · Solder Anywhere · 1-LED Cut (5.55mm) · 6mm · 24V
- Immersion Tin Anti-Oxidation
- Continuous Pad · Solder Anywhere
- 1-LED Cut (5.55mm)
Model: 11474
Visão Geral
Fita de LED Especial 2216 | 6mm | 24V | 180LEDs | Corte livre | #11474 faz parte da série de Fitas SMD Especiais da DENO, desenvolvida para aplicações especiais de Fita de LED. Principais especificações: 2216, 180LEDs/m, 24V, PCB de 6, FPCB com cobre de 2oz, corte livre. Cada rolo é produzido na linha rolo a rolo da DENO com FPCB de cobre com pureza de 99.9% e é fornecido em conformidade com CE, UL e RoHS para projetos arquitetônicos, de varejo e de hotelaria. Configurações OEM e ODM de comprimento, temperatura de cor e impermeabilização estão disponíveis mediante solicitação.
Descrição
Uma fita 2216 de 6mm e 24V desenvolvida para instaladores que precisam cortar e soldar exatamente onde a luminária exige. Em vez de ilhas de solda isoladas a cada poucos centímetros, os condutores de cobre percorrem continuamente a face superior da FPCB e permanecem expostos, permitindo soldar cabos de alimentação ou jumpers em qualquer ponto do trecho. O cobre exposto recebe acabamento em estanho por imersão (ISn). O cobre nu oxida em contato com o ar, e uma ilha oxidada apresenta baixa molhabilidade e fica sujeita a soldas frias; a camada de estanho mantém a soldabilidade das ilhas durante o armazenamento e na obra. Com 180 LEDs/m, a fita pode ser cortada após cada LED (passo de 5.55mm), sendo adequada para Perfis de Alumínio estreitos, rebaixos de marcenaria e luminárias personalizadas. FPCB com cobre de 2oz, tensão constante, dimerizável, até 5m por trecho (10m com alimentação nas duas extremidades).

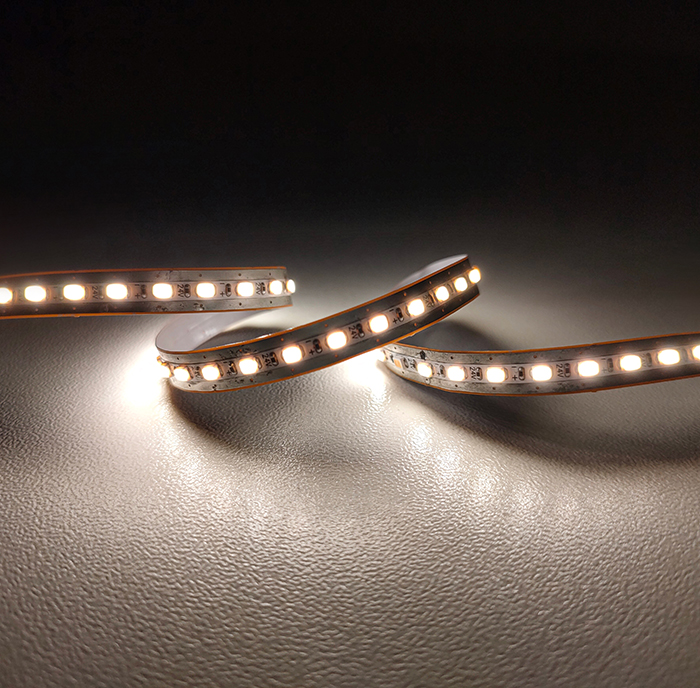

6mm 2216 strip with continuous top-exposed copper pads, immersion tin (ISn) finish, 1-LED cut and solder-anywhere wiring.
Especificações
| LED QTY | 180LEDs/m |
|---|---|
| PART NO | DL-F20A90V24-11474-* |
| SMD TYPE | 2216 |
| CUTTABLE UNIT | Arbitrary cutting |
| DIMMABLE | Yes |
| IP RATING | IP20 |
| LED PITCH | 5.55mm |
| PCB WIDTH | 6 |
| BEAM ANGLE | 120° |
| RUN LENGTH | 5m |
| COPPER FOIL | 2oz |
| POWER RANGE | 4~19.2W |
| CIRCUIT TYPE | C.V. |
| INPUT VOLTAGE | 24V |
| OPERATING TEMPERATURE | -25~40°C; Tc: 75°C (max) |
Why this strip solders and fits differently
Immersion Tin (ISn) Finish
Anti-oxidation for exposed copper
Bare copper tarnishes in air, and oxidised pads wet poorly and invite cold joints. An immersion tin layer protects the exposed copper so the pads stay solderable in storage and in the field.

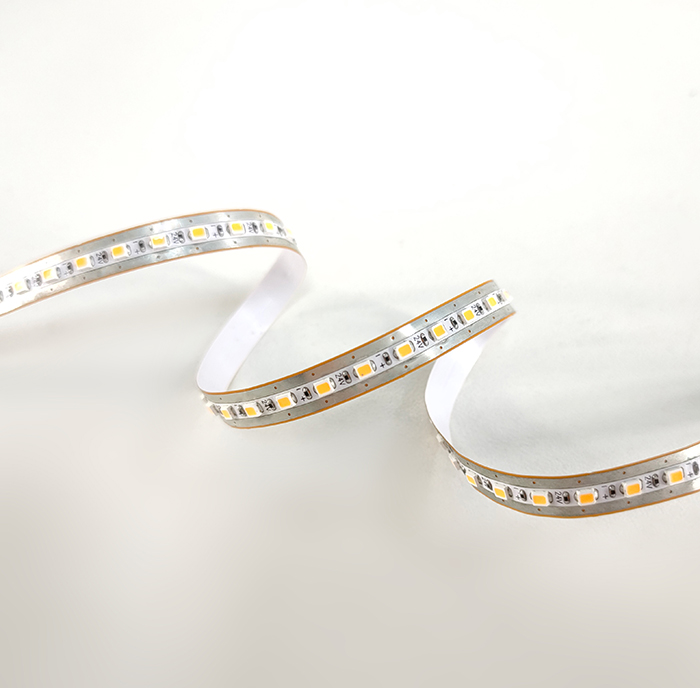

Continuous Pads · Solder Anywhere
Feed power at any point
The top-side copper runs the full length of the strip rather than stopping at fixed cut marks. Solder feed wires, jumpers or mid-run power taps wherever the installation needs them.

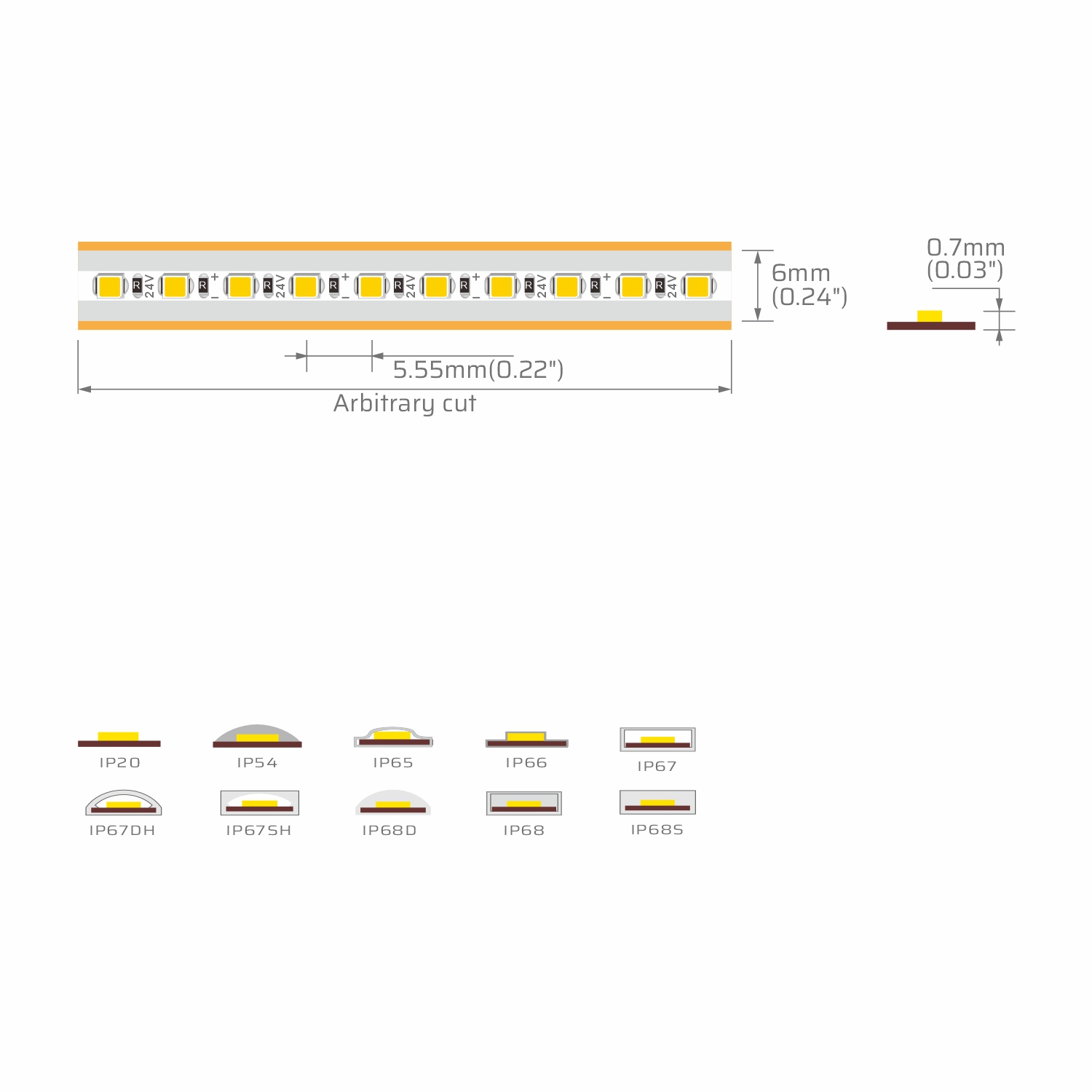

1-LED Cut · 5.55mm Pitch
Arbitrary length
At 180 LEDs/m every LED is a cut point, so the strip can be trimmed to the millimetre for narrow profiles, joinery recesses and custom fixtures without a dark gap at the end.
Need a similar version? Other FPCB widths, LED densities, CCTs or pad layouts with the same immersion-tin exposed-pad construction can be developed for OEM/ODM projects. Send us your drawing or target specification.
Referência para Seleção
Fita padrão vs. #11474
Corte Transversal
Anatomia do pad exposto com banho de estanho
Aplicações
- Cove, wall-wash & perimeter lighting — Coves, recesses, wall-wash details and ceiling perimeters where a continuous, uniform line of light is required.
- Showroom & hospitality display lighting — Shelving, display cases, reception desks and signage backlighting in shops, showrooms and hospitality spaces.
- Kitchen & wardrobe under-cabinet lighting — Kitchen, wardrobe and furniture task lighting where the strip stays hidden and only the light is seen.
Acessórios recomendados e peças compatíveis
- DL-1010 — 10x10mm Surface Mount LED Channel — U Shape Aluminum Profile for 6mm Strip: Accepts LED strips up to 6mm wide.
- DL-1010HX-F — 15.2x10.4mm Slim Recessed LED Channel with Flange — Shallow Plaster-in Aluminum Profile: Accepts LED strips up to 6mm wide.
- DL-1013 — 10x13mm Surface Mount LED Channel — Deep U Shape Aluminum Profile: Accepts LED strips up to 6mm wide.
- DN-PSU-100 — 24V 100W Class-2 LED Driver · High Efficiency: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-150 — 24V 150W Class-2 LED Driver · Premium: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- DN-PSU-60 — 24V 60W Class-2 LED Driver · Constant Voltage: Matches the 24V DC input of this strip; size the driver with at least 20% headroom over total load.
- V1 — 5-36VDC 1-Channel * 8A RF+Push Dimming Controller | V1: Matched by input voltage range and colour channels.
Solicite um orçamento para #11474
A DENO LED é uma fabricante de fitas de LED com sede em Shenzhen e base de produção própria em Foshan. Envie-nos o comprimento do trecho, tensão, CCT/IRC e grau de proteção IP que você precisa e nossa equipe de engenharia responderá com uma ficha técnica, diagrama de fiação e preço — OEM/ODM e projetos totalmente personalizados incluídos.
- Garantia
- 5 anos
- Prazo de entrega
- Placas padrão: amostras a partir de 1 dia útil · personalizadas: 3–5 dias úteis · nova FPCB: 1–3 semanas · produção 1–2 semanas após aprovação da amostra
- Conformidade
- CE · ETL · UL · RoHS
- Fio de ligação
- Ouro puro 99,99%
- Folha de cobre
- FPCB de cobre puro 99,9%
- Serviços
- CCT, IRC, largura de PCB, unidade de corte e embalagem personalizadas — amostras e produção em massa de uma única fábrica.
Desempenho Fotométrico — Matriz de Eficácia CCT × IRC (CRI)
Peak measured luminous efficacy: 146 lm/W at 4000K, Ra 90, ErP energy class D (Grade DL (2nd Tier) · 7.2W/m).
All values are measured at the stated power density and ambient 25 °C, reported as luminous efficacy in lumens per watt (lm/W), luminous flux per metre (lm/m) and the corresponding EU ErP (2019/2015) energy class.
Grade DL (2nd Tier) · 7.2W/m
| CCT (K) | Ra 80 — Luminous Efficacy (lm/W) | Ra 80 — Luminous Flux (lm/m) | Ra 80 — ErP Energy Class | Ra 90 — Luminous Efficacy (lm/W) | Ra 90 — Luminous Flux (lm/m) | Ra 90 — ErP Energy Class | Full Spectrum (Ra 95+) — Luminous Efficacy (lm/W) | Full Spectrum (Ra 95+) — Luminous Flux (lm/m) | Full Spectrum (Ra 95+) — ErP Energy Class |
|---|---|---|---|---|---|---|---|---|---|
| 1800 K | — | — | — | 110.4 lm/W | 794.6 lm/m | E | — | — | — |
| 2300 K | — | — | — | 123 lm/W | 885.5 lm/m | E | — | — | — |
| 2700 K | — | — | — | 133.1 lm/W | 958.5 lm/m | E | 107.9 lm/W | 776.5 lm/m | F |
| 3000 K | — | — | — | 140 lm/W | 1008.1 lm/m | D | 113.9 lm/W | 820.1 lm/m | E |
| 3500 K | — | — | — | 142.5 lm/W | 1026.1 lm/m | D | 117.4 lm/W | 844.9 lm/m | E |
| 4000 K | — | — | — | 146 lm/W | 1050.9 lm/m | D | 120.5 lm/W | 867.5 lm/m | E |
| 5000 K | — | — | — | 145.9 lm/W | 1050.2 lm/m | D | — | — | — |
| 6500 K | — | — | — | 139.9 lm/W | 1007.3 lm/m | D | — | — | — |
Grade DL (2nd Tier) · 13.5W/m
| CCT (K) | Ra 80 — Luminous Efficacy (lm/W) | Ra 80 — Luminous Flux (lm/m) | Ra 80 — ErP Energy Class | Ra 90 — Luminous Efficacy (lm/W) | Ra 90 — Luminous Flux (lm/m) | Ra 90 — ErP Energy Class | Full Spectrum (Ra 95+) — Luminous Efficacy (lm/W) | Full Spectrum (Ra 95+) — Luminous Flux (lm/m) | Full Spectrum (Ra 95+) — ErP Energy Class |
|---|---|---|---|---|---|---|---|---|---|
| 1800 K | — | — | — | 105.6 lm/W | 1425.3 lm/m | F | — | — | — |
| 2300 K | — | — | — | 117.7 lm/W | 1588.5 lm/m | E | — | — | — |
| 2700 K | — | — | — | 127.4 lm/W | 1719.3 lm/m | E | 103.2 lm/W | 1393 lm/m | F |
| 3000 K | — | — | — | 133.9 lm/W | 1808.3 lm/m | E | 109 lm/W | 1471.2 lm/m | F |
| 3500 K | — | — | — | 136.3 lm/W | 1840.7 lm/m | D | 112.3 lm/W | 1515.7 lm/m | E |
| 4000 K | — | — | — | 139.6 lm/W | 1885.2 lm/m | D | 115.3 lm/W | 1556.2 lm/m | E |
| 5000 K | — | — | — | 139.5 lm/W | 1883.8 lm/m | D | — | — | — |
| 6500 K | — | — | — | 133.8 lm/W | 1807 lm/m | E | — | — | — |
Grade DL (2nd Tier) · 16.8W/m
| CCT (K) | Ra 80 — Luminous Efficacy (lm/W) | Ra 80 — Luminous Flux (lm/m) | Ra 80 — ErP Energy Class | Ra 90 — Luminous Efficacy (lm/W) | Ra 90 — Luminous Flux (lm/m) | Ra 90 — ErP Energy Class | Full Spectrum (Ra 95+) — Luminous Efficacy (lm/W) | Full Spectrum (Ra 95+) — Luminous Flux (lm/m) | Full Spectrum (Ra 95+) — ErP Energy Class |
|---|---|---|---|---|---|---|---|---|---|
| 1800 K | — | — | — | 103.2 lm/W | 1733.1 lm/m | F | — | — | — |
| 2300 K | — | — | — | 115 lm/W | 1931.5 lm/m | E | — | — | — |
| 2700 K | — | — | — | 124.4 lm/W | 2090.6 lm/m | E | 100.8 lm/W | 1693.8 lm/m | F |
| 3000 K | — | — | — | 130.9 lm/W | 2198.8 lm/m | E | 106.5 lm/W | 1788.9 lm/m | F |
| 3500 K | — | — | — | 133.2 lm/W | 2238.1 lm/m | E | 109.7 lm/W | 1843 lm/m | F |
| 4000 K | — | — | — | 136.4 lm/W | 2292.2 lm/m | D | 112.6 lm/W | 1892.2 lm/m | E |
| 5000 K | — | — | — | 136.3 lm/W | 2290.6 lm/m | D | — | — | — |
| 6500 K | — | — | — | 130.8 lm/W | 2197.1 lm/m | E | — | — | — |
Grade DL (2nd Tier) · 19.2W/m
| CCT (K) | Ra 80 — Luminous Efficacy (lm/W) | Ra 80 — Luminous Flux (lm/m) | Ra 80 — ErP Energy Class | Ra 90 — Luminous Efficacy (lm/W) | Ra 90 — Luminous Flux (lm/m) | Ra 90 — ErP Energy Class | Full Spectrum (Ra 95+) — Luminous Efficacy (lm/W) | Full Spectrum (Ra 95+) — Luminous Flux (lm/m) | Full Spectrum (Ra 95+) — ErP Energy Class |
|---|---|---|---|---|---|---|---|---|---|
| 1800 K | — | — | — | 101.4 lm/W | 1947.6 lm/m | F | — | — | — |
| 2300 K | — | — | — | 113 lm/W | 2170.5 lm/m | E | — | — | — |
| 2700 K | — | — | — | 122.4 lm/W | 2349.3 lm/m | E | 99.1 lm/W | 1903.4 lm/m | F |
| 3000 K | — | — | — | 128.7 lm/W | 2470.9 lm/m | E | 104.7 lm/W | 2010.2 lm/m | F |
| 3500 K | — | — | — | 131 lm/W | 2515.1 lm/m | E | 107.9 lm/W | 2071 lm/m | F |
| 4000 K | — | — | — | 134.2 lm/W | 2575.9 lm/m | E | 110.7 lm/W | 2126.3 lm/m | E |
| 5000 K | — | — | — | 134.1 lm/W | 2574.1 lm/m | E | — | — | — |
| 6500 K | — | — | — | 128.6 lm/W | 2469 lm/m | E | — | — | — |
High-Power LED Strip: Heat Dissipation & Aluminum Channel Guide
At up to 19.2W/m, 11474 is a high-power SMD LED strip. Above roughly 14.4W/m the tape can no longer shed its own heat through the FPC alone — an aluminum channel is part of the luminaire, not an accessory.
Why high-wattage strips need a heat sink
- Aluminum conducts heat roughly 30× faster than the plastics, MDF or gypsum a strip is usually stuck to, so a bare high-power run traps heat under the tape.
- LED lifetime (LM-80 / TM-21) is driven by solder-point temperature Tc. Keeping Tc inside the datasheet limit — DENO strips are rated Tc ≤ 75°C — is what preserves the rated L70 lifetime and colour stability.
- Never run 14.4W/m or more coiled on the reel, inside a sealed plastic diffuser, or directly on wood, wallpaper or foam.
Sizing rule: FPC width vs channel inner width
- Channel inner width ≥ FPC width + 2mm. This strip is 6mm wide, so it needs at least 8mm of inner width.
- The 2mm clearance absorbs extrusion tolerance and lets the tape be seated or replaced without scraping the side walls or the wiring.
- A frosted or opal PC cover then diffuses the higher lumen output into an even, dot-free line instead of visible hot spots.
Aluminum channels that fit this strip
- Canal LED estreito de embutir de 15.2x10.4mm com aba · fits ≤6mm strip
- Canal LED de canto em V de 16x16mm · fits ≤6mm strip
- Canal para LED de Sobrepor de 12x8mm · fits ≤6mm strip
- Canal para LED de sobrepor de 10x10mm · fits ≤6mm strip
- Canaleta de LED de sobrepor 10x13mm · fits ≤6mm strip
- Perfil para LED de Sobrepor 12x15mm · fits ≤8mm strip
Recommended LED Channels
Mount this LED strip in a DENO LED aluminum profile for heat dissipation, physical protection and diffused, dot-free output.
This strip is 6mm wide, so it needs a channel with at least 8mm inner width (6mm + 2mm clearance). Every profile below meets that.
Modelos relacionados nesta série
- Fita de LED Especial (#14046)
- Fita de LED 2835 Especial Amarelo-Dourado (#2176-Yellow)
- Fita de LED Especial 5050 (#2809-food)
- Fita de LED Especial (#14045)
- Fita de LED Especial (#14047)
- Fita de LED 2835 de Circuito Duplo 240LEDs/m (#19291)
See every model in SMD LED Strip Series or narrow to Special. Compare wattage, lumen output and run length in the ProCalc parameter library, or request OEM/ODM pricing on the custom manufacturing page.
Perguntas Frequentes
Por que a #11474 utiliza um acabamento de estanho por imersão nos contatos expostos?
O cobre sem revestimento oxida em contato com o ar, o que prejudica a molhabilidade da solda ao longo do tempo. A #11474 reveste seus contatos contínuos de cobre exposto com estanho por imersão (ISn), um acabamento superficial descrito na IPC-4554, que protege o cobre contra oxidação e mantém os contatos soldáveis durante o armazenamento e a instalação.
Onde posso soldar os fios de alimentação na #11474?
Os contatos de cobre são contínuos ao longo de toda a fita e ficam expostos, permitindo soldar os fios de alimentação em qualquer ponto, em vez de apenas em pontos de solda fixos. Isso permite alimentação por uma extremidade, pelas duas extremidades ou pelo meio da fita, conforme a instalação.
Posso conectar a alimentação no meio de um trecho da #11474?
Sim. Como os condutores ficam expostos ao longo de todo o comprimento, uma conexão de alimentação intermediária pode ser soldada em qualquer posição de LED. Alimentar pelo meio ou pelas duas extremidades reduz a distância elétrica para aproximadamente metade do trecho, diminuindo a queda de tensão. O comprimento máximo do trecho é de 5m com alimentação única ou 10m com alimentação pelas duas extremidades.
Qual é o menor comprimento de corte da #11474 e o corte deixa uma área escura?
A fita pode ser cortada a cada LED. Com 180 LEDs por metro, o espaçamento é de 5.55mm, permitindo ajustar o comprimento ao múltiplo de 5.55mm mais próximo. O último LED fica perto da extremidade cortada, evitando a área escura comum em fitas com segmentos de corte longos usadas em prateleiras curtas e perfis estreitos.
Como devo soldar os fios aos contatos com estanho por imersão no local da instalação?
Utilize as práticas padrão de soldagem eletrônica: ferro com controle de temperatura, solda com núcleo de fluxo e contato breve para não superaquecer a FPCB. Siga o perfil de temperatura publicado pelo fabricante da liga de solda. A superfície de estanho apresenta boa molhabilidade, portanto um tempo de contato curto normalmente é suficiente.
