Qualidade das fitas LED: comparativo de fio de ouro, tamanho do chip e base de cobre
By DENO LED Lighting ·
Análise de quatro aspetos críticos de fabrico: fio de ouro 99,99%, bump bonding, chip 12x31 mil e base de cobre prateada no desempenho industrial.
Duas fitas de LED podem compartilhar a mesma tensão, potência, IRC e classificação IP e ainda assim se comportar de maneiras muito diferentes após três anos em uma edificação. As diferenças residem dentro do encapsulamento do LED: o fio de ligação, a estrutura da ligação, a área do chip e o caminho térmico para fora da pastilha. Este artigo explica as quatro escolhas de construção que a DENO faz, o que cada uma comprova e não comprova, e como verificá-las em uma auditoria de fornecedor ou em uma comparação de cotações.
1. Fio de ligação: ouro 99,99% e contra o que ele protege

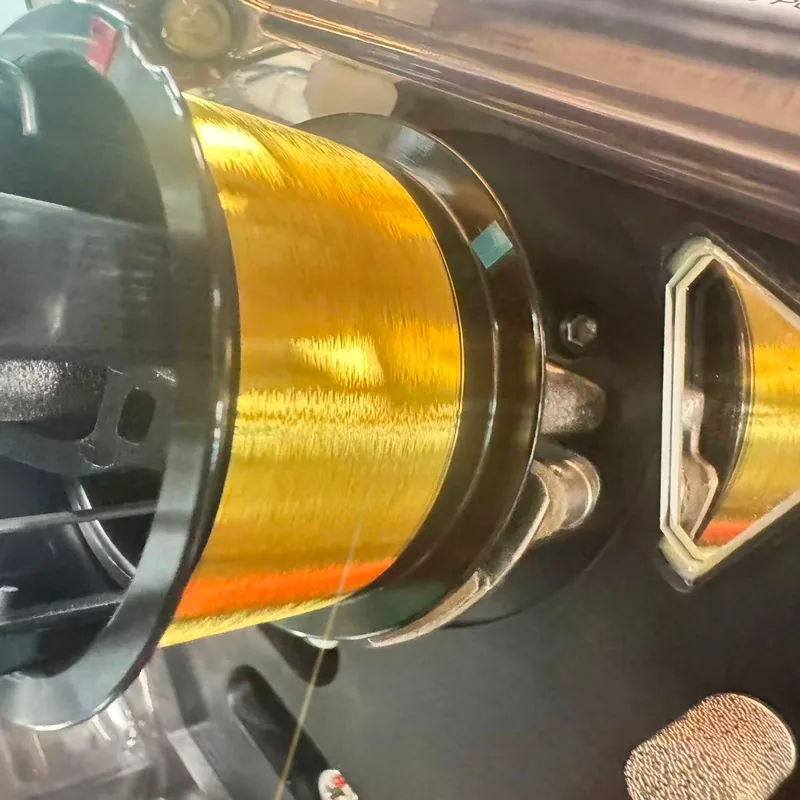

Dentro de cada encapsulamento de LED, um fio fino como um cabelo transporta corrente do pad do chip para o lead frame. Ele é pequeno, é mecanicamente sobrecarregado toda vez que o encapsulamento aquece e esfria, e fica exposto a qualquer atmosfera que o encapsulante permita passar. A DENO especifica o uso de fio de ligação de ouro 99,99% em seus encapsulamentos SMD e SOB.
O argumento de engenharia para o uso do ouro é seu comportamento perante a corrosão, não apenas sua condutividade. O ouro é quimicamente inerte: ele não forma uma camada de óxido e é muito menos sensível à contaminação por enxofre e cloreto do que o cobre nu. Isso é mais importante em construções com silicone selado, em ambientes úmidos, costeiros e em câmaras frias, onde a umidade e contaminantes residuais atingem a área de ligação ao longo de anos, e não horas.

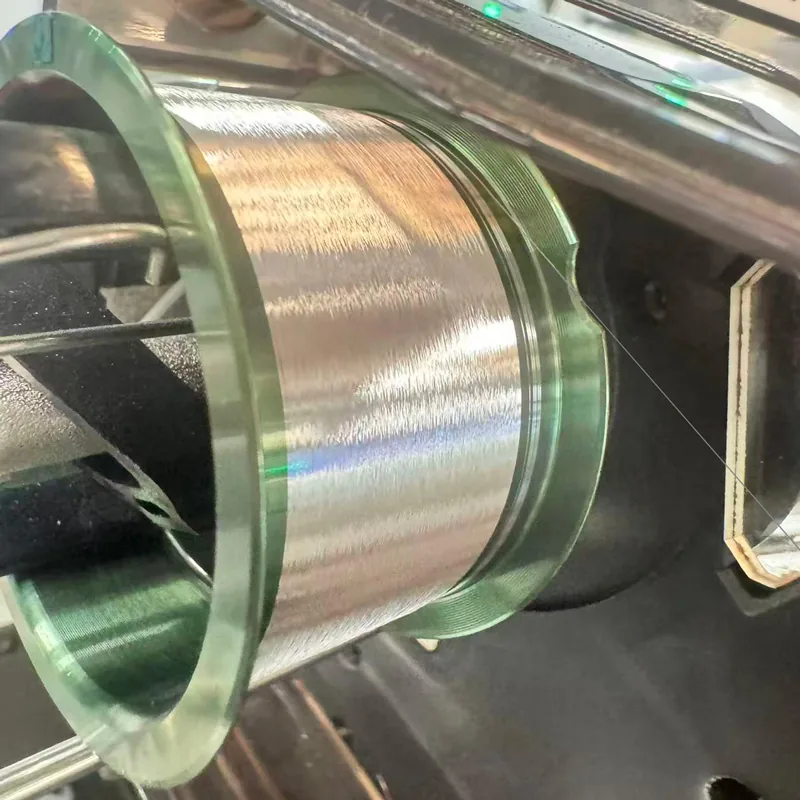

Isso não é uma afirmação de que o fio de cobre ou de liga metálica não seja confiável. O fio de cobre nu tem maior condutividade elétrica e térmica que o ouro e é usado com sucesso em volumes muito grandes quando o encapsulamento é projetado para isso — ligação em atmosfera inerte, força de ligação controlada e um encapsulante bem selado. O cobre revestido com paládio existe precisamente para lidar com a corrosão. A declaração honesta é mais restrita e mais útil: o ouro remove um modo de falha que os encapsulamentos de cobre devem controlar por processo, e o faz por toda a vida útil do componente. Para um projeto que não será relampeado por uma década, vale a pena pagar por isso; para a reforma de uma loja com duração de dois anos, talvez não.
2. Ligação por esfera de ouro: a junção, não apenas o fio

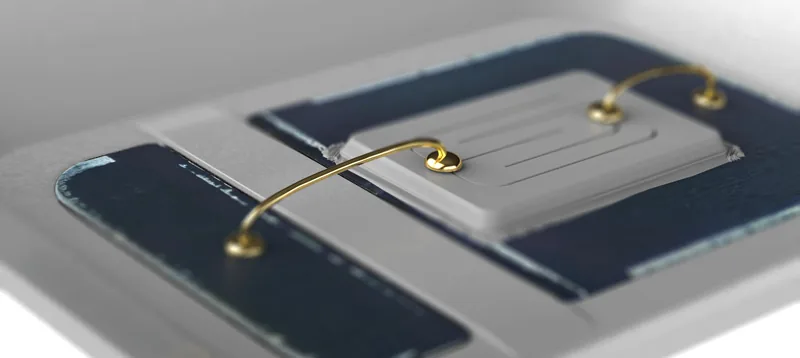

Mudar apenas o fio não altera o ponto mais fraco do conjunto, que é a interface de ligação no pad do chip. Na ligação por esfera de ouro (gold bump bonding), um pequeno pino de ouro é formado no pad antes que o fio seja conectado. O fio é então ligado à esfera, em vez de diretamente na metalização do pad.
Dois efeitos mecânicos se seguem. A área de contato que suporta a carga é maior, então a tensão de cisalhamento na interface é menor para a mesma geometria de ligação. E a esfera de ouro dúctil atua como uma camada complacente entre o chip e o fio, absorvendo parte da deformação gerada cada vez que o encapsulamento se expande e contrai durante um ciclo de comutação. Ambos os efeitos visam o descolamento da ligação (bond lift-off), que é um mecanismo clássico de desgaste em encapsulamentos que passam por muitos ciclos térmicos — escadarias, corredores com controle de movimento, expositores refrigerados e qualquer circuito com temporizador diário.
A ligação por esfera de ouro é uma medida de confiabilidade sob ciclagem térmica. Não é uma melhoria no fluxo luminoso, na eficácia ou na qualidade da cor, e não deve ser cotada como tal.
3. Área do chip: leia a geometria e, em seguida, leia-a corretamente

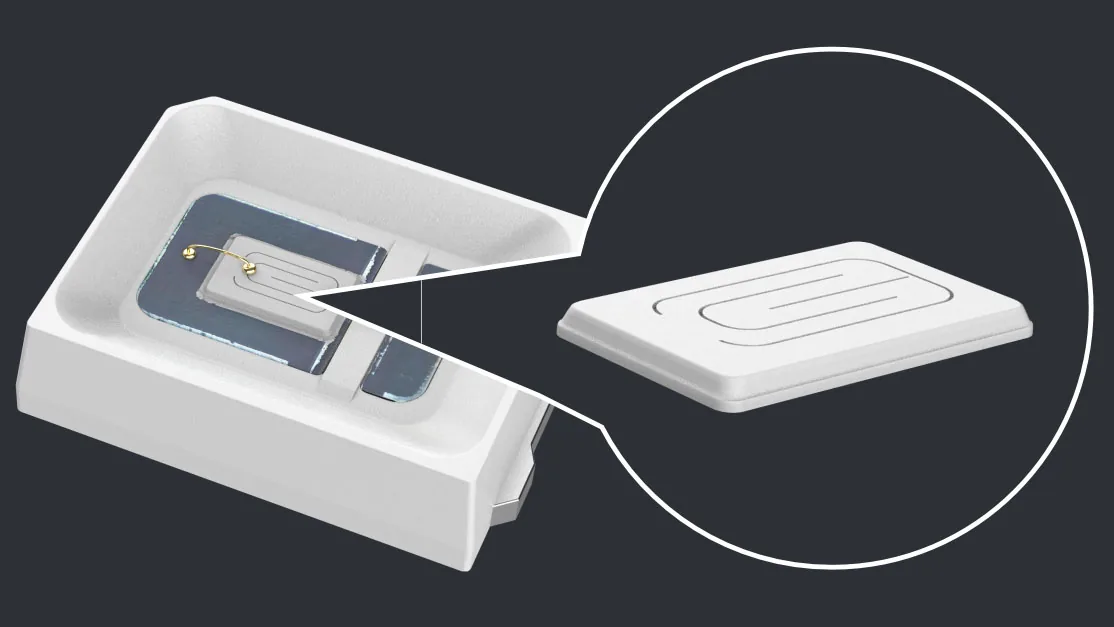

O encapsulamento ilustrado da DENO usa uma pastilha de 12 × 31 mil. As dimensões do chip são geometria nominal, então a comparação é aritmética simples — e deve ser declarada em relação a uma base de referência nomeada, porque duas bases de referência diferentes são de uso comum:

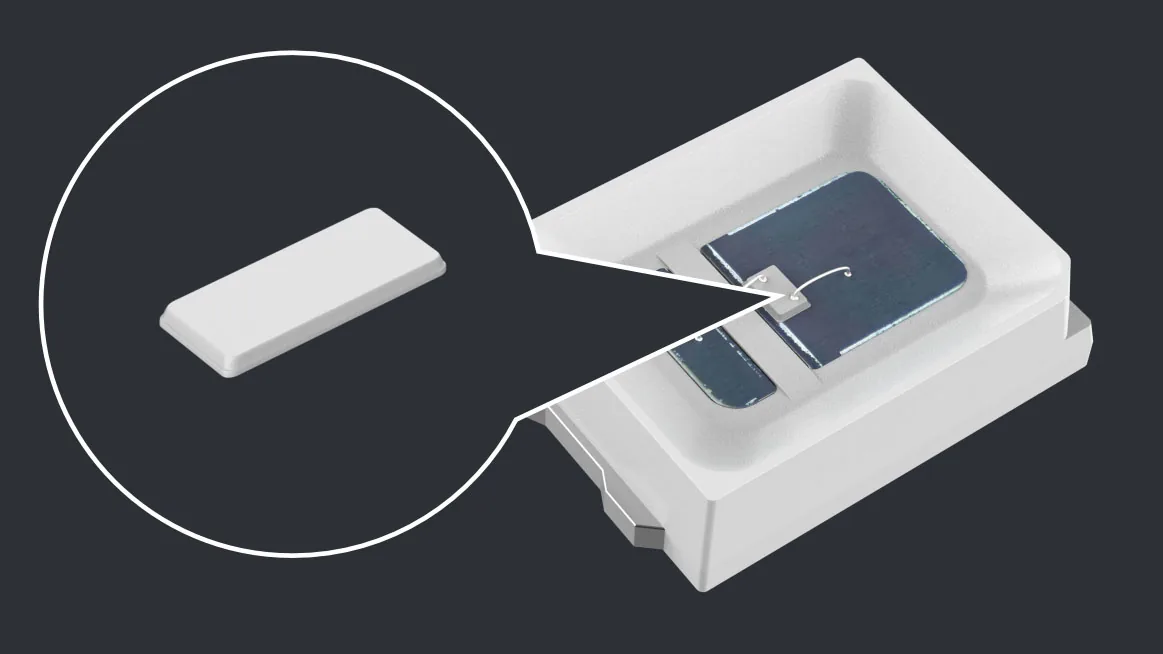

- Contra uma pastilha de 7 × 14 mil: 372 mil² versus 98 mil² — cerca de 3,80 vezes a área nominal, um aumento de aproximadamente 280%.

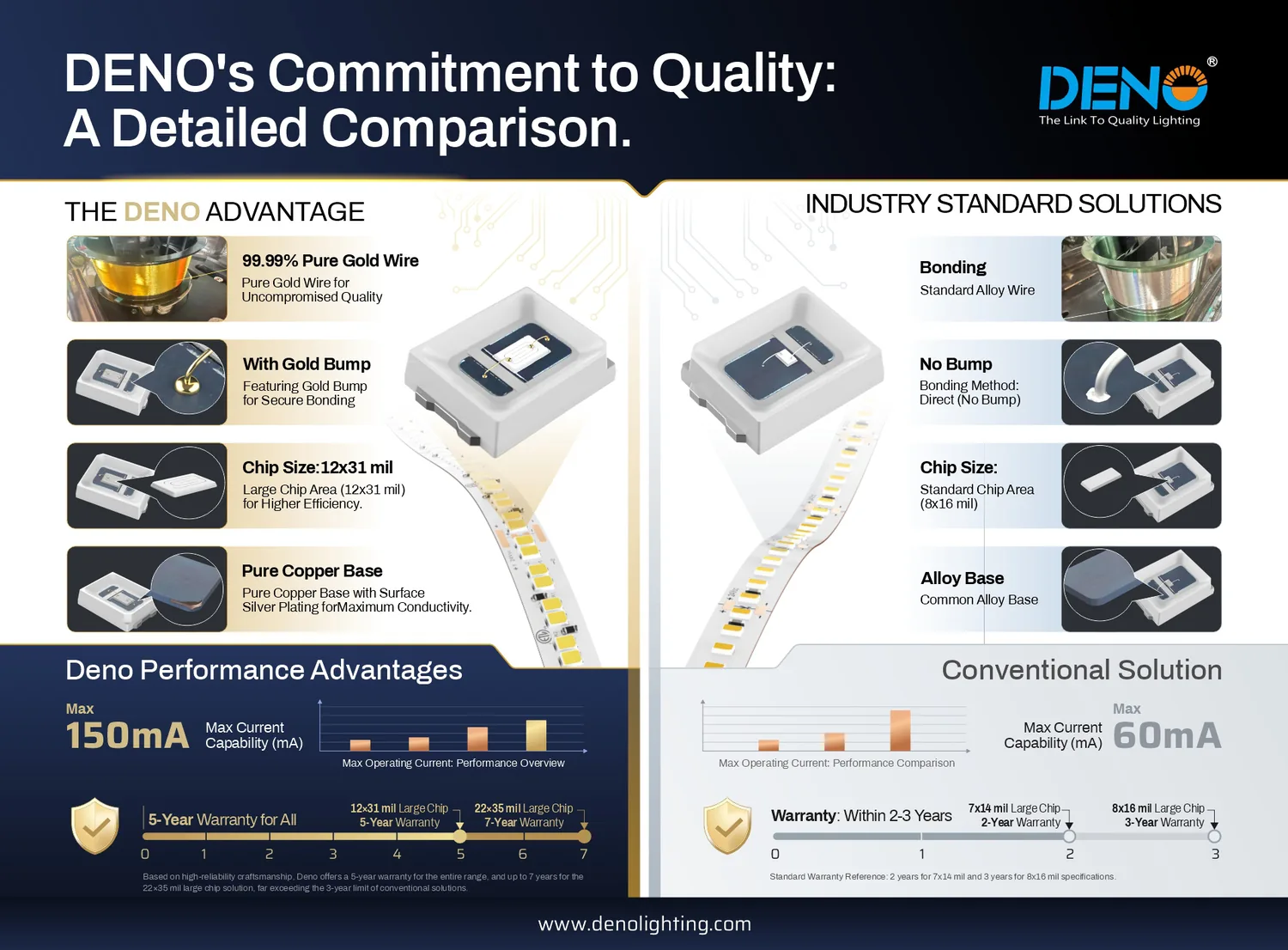

- Contra uma pastilha de 8 × 16 mil (a base de referência impressa no infográfico de comparação da DENO): 372 mil² versus 128 mil² — cerca de 2,91 vezes a área nominal, um aumento de aproximadamente 191%.
O que uma pastilha maior proporciona é margem de segurança. Na mesma corrente de acionamento, a densidade de corrente por unidade de área da junção é menor e o calor é gerado em uma superfície mais ampla, o que reduz os pontos quentes locais e dá ao encapsulamento mais margem térmica. O que ela não proporciona, automaticamente, é mais luz ou vida útil mais longa: o fluxo luminoso depende da estrutura epitaxial, do sistema de fósforo e da corrente de acionamento, e a vida útil depende da temperatura da junção na luminária final. Uma proporção de área de 3,80 nunca é uma proporção de brilho de 3,80 ou uma proporção de vida útil de 3,80, e qualquer fornecedor que apresente isso dessa forma deve ser questionado.

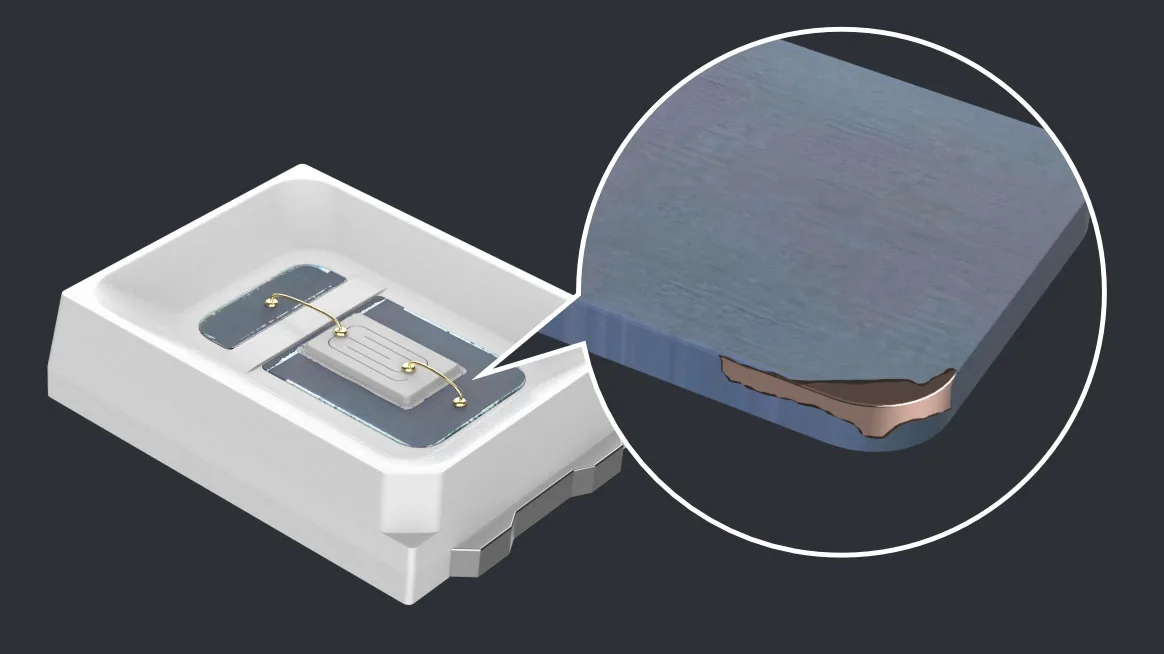

4. Base de cobre banhada a prata e o caminho térmico completo
O calor sai da pastilha através de uma cadeia, e a cadeia é tão boa quanto seu pior elo: pastilha → adesivo da pastilha → base do encapsulamento (lead frame ou slug) → junta de solda do encapsulamento → cobre do FPCB → adesivo ou interface térmica → perfil de alumínio → ar circundante. A DENO usa uma base de cobre puro com banho de prata no encapsulamento ilustrado e monta os encapsulamentos em um FPCB de cobre espesso — até 105 µm de cobre, com construções mais espessas disponíveis sob consulta — descrito na página de tecnologia FPCB.
Vale a pena separar duas quantidades que o material de marketing rotineiramente mescla. A condutividade térmica é uma propriedade do material: o cobre tem cerca de 400 W/m·K, o alumínio cerca de 200 W/m·K, e as estruturas de liga à base de ferro comuns são muito inferiores. A resistência térmica (em K/W) é uma propriedade do encapsulamento final e da montagem: ela depende da geometria, espessura, qualidade do adesivo da pastilha, cobertura da solda e da placa subjacente. Uma base de cobre reduz a resistência térmica para um determinado projeto, mas apenas a medição da luminária montada informa a temperatura de junção em que você realmente operará. O banho de prata existe para a soldabilidade e resistência à oxidação da superfície da base; é uma medida de qualidade de fabricação, não um mecanismo de resfriamento separado.
Consequência prática para os especificadores: a base de cobre é a parte da cadeia que a DENO controla no encapsulamento, e a espessura do cobre do FPCB é a parte que ela controla na placa. Tudo após a placa — perfil, adesivo, ventilação da cavidade — é controlado no local, razão pela qual construções de maior potência exigem um perfil de alumínio para fins de garantia.
5. Comparação de construção
A tabela abaixo compara as escolhas de construção, não o desempenho medido. Cada linha indica o que a escolha se destina a controlar; nenhuma delas deve ser interpretada como um valor garantido de lúmens, eficácia ou vida útil.
| Item de construção | DENO (encapsulamento ilustrado) | Referência de mercado |
|---|---|---|
| Fio de ligação Controla a resistência à corrosão na ligação | Ouro 99,99% | Liga ou cobre nu |
| Estrutura da ligação Controla o descolamento da ligação sob ciclagem térmica | Ligação por esfera de ouro | Ligação direta do fio, sem esfera |
| Tamanho da pastilha, nominal Controla a densidade de corrente e a dissipação de calor | 12 × 31 mil = 372 mil² | 7 × 14 mil = 98 mil² (área 3,80× menor) ou 8 × 16 mil = 128 mil² (2,91×) |

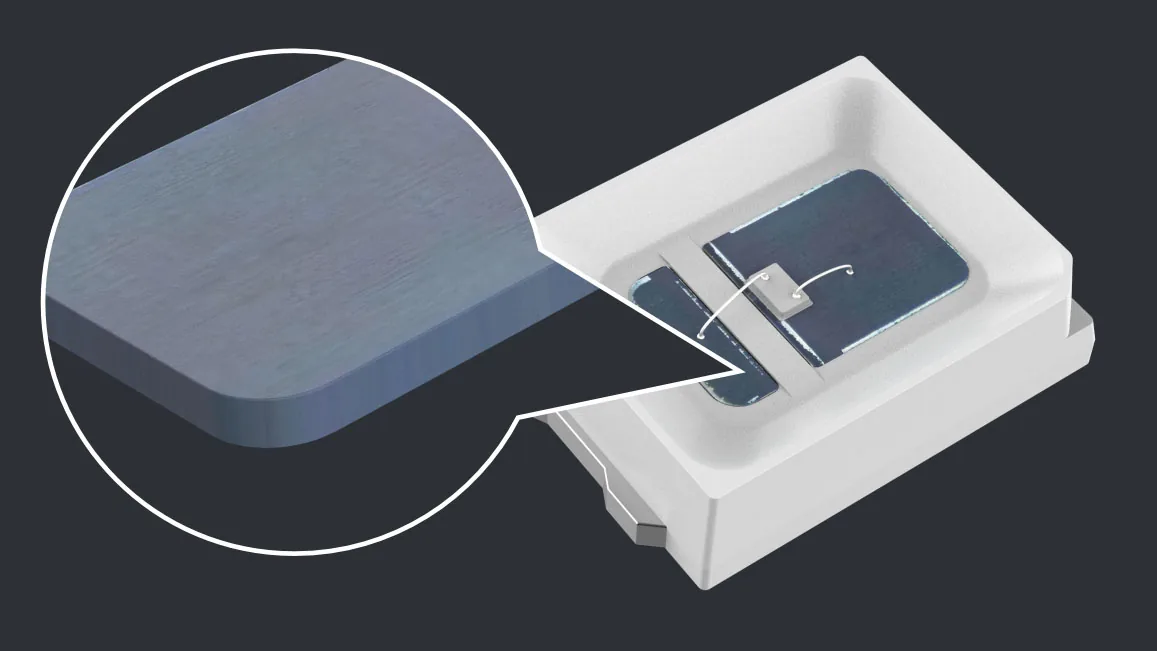

| Base do encapsulamento Controla a resistência térmica da pastilha à junta de solda | Cobre puro, banhado a prata | Estrutura de liga comum |
| Cobre do FPCB Controla a queda de tensão e a dissipação de calor | Até 105 µm, mais espesso sob consulta | Cobre RA de 35 µm (1 oz) típico |
| Corrente de acionamento, dispositivo Margem do dispositivo apenas, não corrente por metro | 150 mA máximo para o dispositivo ilustrado | Classificação inferior do dispositivo |
| Garantia Condicional à corrente, ambiente, classe IP, montagem em perfil | 5 anos na série padrão, sujeito aos termos escritos do produto específico | Tipicamente 2–3 anos |
Duas linhas merecem destaque. O valor de 150 mA é a corrente de acionamento máxima do dispositivo ilustrado, conforme impresso no infográfico de comparação. Não é a corrente consumida por um metro de fita acabada e não é um ponto de operação contínua recomendado — a corrente de operação para qualquer série é definida por seus próprios dados fotoelétricos. E a linha de garantia indica o prazo padrão de 5 anos; o prazo específico para qualquer pedido é o que a garantia por escrito para aquele produto disser.
6. Como verificar a qualidade da fita de LED no processo de compras
As alegações de construção valem apenas o que a documentação por trás delas vale. Uma lista de verificação curta e objetiva:
- Fio de ligação: pergunte sobre o material e a pureza, e peça o certificado de material do fornecedor do encapsulamento.
- Tamanho da pastilha: peça as dimensões nominais da pastilha em mil e a base de referência usada em qualquer figura de comparação.
- Base do encapsulamento: pergunte se a base é de cobre ou liga e se a resistência térmica é declarada na folha de dados do encapsulamento.
- Cobre da placa: peça a espessura do cobre em µm, não em termos vagos como "cobre espesso", e pergunte se é declarada por camada ou no total.
- Dados do emissor: peça os dados LM-80 do emissor e verifique se a corrente de teste corresponde à corrente em que a fita realmente opera.
- Fotometria: peça o fluxo da esfera integradora, a eficácia e a cromaticidade na corrente nominal, mais o bin SDCM — a DENO fornece SDCM ≤3 como padrão, com SDCM 1 disponível.
- Garantia: leia as condições, não o número de anos — a corrente nominal, o ambiente máximo, a classe IP e os requisitos de montagem em perfil decidem se a cobertura sobrevive à primeira reclamação.
- Conformidade: a documentação CE, UL e RoHS confirma a conformidade; não é um substituto para os dados fotométricos do lote.
Se duas cotações parecerem idênticas no preço, normalize-as por lúmens entregues por watt na mesma Temperatura de Cor e IRC, e então compare as respostas acima. Faça você mesmo a análise elétrica no pacote de engenharia ProCalc antes de decidir, e leia sobre o encapsulamento e a placa na página de tecnologia de chip de LED e na página de FPCB rolo a rolo.
7. Perguntas frequentes
O fio de ligação de ouro é sempre melhor que o de cobre?
Não. O ouro é quimicamente inerte e remove a corrosão da ligação como um modo de falha, razão pela qual a DENO usa ouro 99,99% em seus encapsulamentos. Encapsulamentos de cobre e de cobre revestido com paládio bem projetados também são confiáveis, e o cobre tem maior condutividade. A diferença é mais importante em instalações úmidas, costeiras, seladas ou de longa vida útil.
Um chip de 12 × 31 mil produz 280% mais luz que um chip de 7 × 14 mil?
Não. 280% é o aumento na área nominal da pastilha (372 mil² versus 98 mil², uma proporção de 3,80). A saída de luz depende da estrutura epitaxial, do fósforo e da corrente de acionamento. A pastilha maior proporciona menor densidade de corrente e melhor dissipação de calor, o que é uma vantagem de margem de segurança térmica, não uma vantagem proporcional de lúmens.
Por que os valores de área de chip da DENO diferem entre os documentos?
Porque a base de referência difere. Contra 8 × 16 mil (128 mil²), a proporção é 2,91× (+191%); contra 7 × 14 mil (98 mil²), é 3,80× (+280%). Sempre verifique qual base de referência uma comparação usa antes de colocar o número em uma especificação.
150 mA é a corrente por metro de fita?
Não. 150 mA é a corrente de acionamento máxima do dispositivo único ilustrado. A corrente por metro depende do número de LEDs por metro, da topologia do circuito e da tensão de acionamento, e é fornecida na tabela fotoelétrica de cada produto.
A base de cobre garante uma temperatura de junção mais baixa?
Ela reduz a contribuição do encapsulamento para a resistência térmica, o que ajuda. A temperatura de junção em serviço também depende do cobre do FPCB, do perfil de alumínio, do adesivo de montagem, da temperatura ambiente e da corrente de acionamento, então deve ser avaliada na instalação final.
Qual garantia se aplica ao meu pedido?
Os termos de garantia por escrito do produto específico encomendado. O prazo padrão da DENO em sua série principal é de 5 anos, condicional à operação dentro da corrente, ambiente e classe IP nominais, com montagem em perfil de alumínio exigida acima de 14 W/m. Os períodos de garantia mostrados em gráficos de marketing ilustram famílias específicas e não são uma garantia para todo o catálogo.
8. Discuta seu projeto com a DENO
Para uma comparação em nível de construção com seu fornecedor atual, envie a Temperatura de Cor alvo, IRC, potência por metro, comprimento do trecho, classe IP e método de montagem. A engenharia da DENO retorna a série correspondente, a tabela fotoelétrica, os termos de garantia aplicáveis e o pacote de documentação em um dia útil. Use a página de contato para uma consulta, ou a página de OEM/ODM para projetos de marca própria e placas personalizadas.
